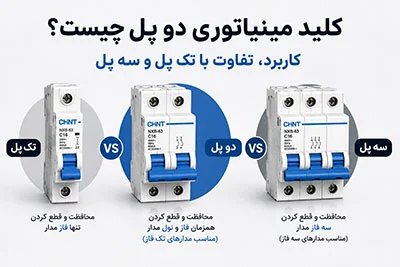

کلید مینیاتوری دو پل چیست؟ کاربرد، تفاوت با تک پل و سه پل

درک عمیق از عملکرد، کاربردها و تفاوت های کلید مینیاتوری دو پل با انواع تک پل و سه پل، برای ایمنی و بهینه سازی سیستم های الکتریکی ضروری است.

📘 کلید مینیاتوری (MCB) چیست؟ نگاهی به ساختار و عملکرد

کلید مینیاتوری، که با نام اختصاری MCB (Miniature Circuit Breaker) شناخته می شود، یک وسیله حفاظتی الکتریکی است که وظیفه اصلی آن قطع خودکار جریان برق در زمان بروز اتصال کوتاه یا اضافه بار در مدار است. این ابزار حیاتی، جایگزینی مدرن و ایمن تر برای فیوزهای سنتی محسوب می شود، زیرا برخلاف فیوزها، پس از هر بار قطع شدن، قابلیت وصل مجدد و استفاده دوباره را دارد. ساختار داخلی یک MCB شامل دو مکانیزم اصلی برای حفاظت است:

• رله مغناطیسی: این بخش مسئول حفاظت در برابر اتصال کوتاه است. در زمان اتصال کوتاه، جریان به طور ناگهانی و شدید افزایش می یابد. سیم پیچ مغناطیسی با تشخیص این افزایش سریع جریان، اهرم قطع کننده را به حرکت درآورده و مدار را در کسری از ثانیه قطع می کند. این عملکرد لحظه ای نامیده می شود.
• رله حرارتی (بی متال): این قسمت برای حفاظت در برابر اضافه بار طراحی شده است. اضافه بار زمانی رخ می دهد که جریان عبوری از مدار برای مدت طولانی تر از حد مجاز نامی کلید باشد، اما به اندازه اتصال کوتاه شدید نیست. رله حرارتی که از دو فلز با ضرایب انبساط حرارتی متفاوت ساخته شده، با گرم شدن ناشی از جریان اضافی، خم شده و باعث قطع مدار می شود. این عملکرد تاخیری نامیده می شود، زیرا قطع شدن مدار با یک تاخیر زمانی متناسب با میزان اضافه بار صورت می گیرد.

این دو مکانیزم در کنار یکدیگر، ایمنی جامع مدار را در برابر دو نوع خطای اصلی الکتریکی تضمین می کنند. همچنین، یک اهرم دستی برای قطع و وصل مدار و یک جرقه گیر برای خاموش کردن قوس الکتریکی ناشی از قطع جریان، از دیگر اجزای مهم کلید مینیاتوری هستند.

📘 کلید مینیاتوری دو پل؛ قلب حفاظت مدار: چرا دو پل؟

کلید مینیاتوری دو پل (Double Pole MCB) نوعی از کلیدهای مینیاتوری است که قابلیت قطع و وصل همزمان دو مسیر جریان را دارد. این دو مسیر معمولاً شامل سیم فاز (L) و سیم نول (N) در مدارهای تک فاز یا دو فاز از یک سیستم سه فاز می شود. سوال اصلی این است که چرا نیاز به قطع همزمان دو مسیر داریم؟

در مدارهای تک فاز، جریان از طریق سیم فاز وارد مصرف کننده شده و از طریق سیم نول به منبع برمی گردد. در شرایط عادی، سیم نول پتانسیل صفر دارد و ایمن تلقی می شود. اما در برخی موارد خاص، مانند خطای زمین (Earth Fault) یا برگشت نول (Neutral Inversion) که ممکن است نول برقدار شود، یا حتی در زمان تعمیرات، قطع تنها سیم فاز کافی نیست. در چنین شرایطی، اگر فقط فاز قطع شود و نول همچنان برقدار بماند، خطر برق گرفتگی یا آسیب به تجهیزات همچنان وجود دارد.

در این شرایط، فیوز مینیاتوری دو پل با قطع همزمان هر دو مسیر فاز و نول، امکان ایزوله کردن کامل مدار را فراهم می کند. این ویژگی به ویژه در مکان هایی که ایمنی بالا اهمیت دارد، مانند سرویس های بهداشتی، آشپزخانه ها یا مدارهایی که به دستگاه های حساس متصل هستند، کاربرد دارد. البته انتخاب نوع کلید باید متناسب با ساختار مدار و الزامات حفاظتی انجام شود؛ زیرا وظیفه اصلی MCB، حفاظت در برابر اضافه بار و اتصال کوتاه است و صرفاً قطع دو مسیر به معنی جایگزینی تجهیزات حفاظت در برابر جریان نشتی نیست.

به این ترتیب، کلید دو پل علاوه بر حفاظت جریان، امکان قطع همزمان مسیرهای موردنیاز را فراهم می کند و در زمان سرویس یا تعمیرات، ایمنی بیشتری برای مدار و تکنسین ایجاد خواهد کرد.

رد.

📘 بررسی تفاوت ها: تک پل در مقابل دو پل و سه پل (چه زمانی از کدام استفاده کنیم؟)

درک تفاوت بین کلیدهای مینیاتوری تک پل، دو پل و سه پل برای انتخاب صحیح در سیستم های الکتریکی ضروری است. هر یک از این کلیدها برای کاربردهای خاصی طراحی شده اند و ویژگی های منحصر به فرد خود را دارند.

کلید مینیاتوری تک پل: این نوع کلید تنها یک مسیر جریان (معمولاً سیم فاز) را قطع و وصل می کند. در مدارهای تک فاز که نول به طور مستقیم به زمین متصل است و خطر برقدار شدن نول پایین است، کلید مینیاتوری تک فاز کاربرد گسترده ای دارد. موارد استفاده عمده آن ها در سیستم های روشنایی ساده، پریزهای کم مصرف و مدارهای با بار مقاومتی کم در منازل است. مزیت اصلی این کلیدها قیمت پایین تر و فضای اشغالی کمتر در تابلو برق است. بااین حال، در صورت بروز خطای نول یا برگشت نول، ممکن است ایمنی کامل را فراهم نکنند.

کلید مینیاتوری دو پل: همانطور که پیش تر توضیح داده شد، این کلیدها همزمان سیم فاز و نول را قطع می کنند. این ویژگی ایمنی بالاتری را فراهم می آورد، زیرا در زمان قطع مدار، اطمینان حاصل می شود که هیچ پتانسیل الکتریکی باقی نمی ماند. کلیدهای دو پل برای مدارهای حساس، دستگاه های با مصرف بالا، مکان هایی با رطوبت زیاد (مانند حمام و آشپزخانه) و هر جایی که قطع کامل برق برای ایمنی ضروری است، ایده آل هستند. در سیستم های تک فاز، استفاده از این کلیدها به شدت توصیه می شود.

کلید مینیاتوری سه پل: این کلیدها برای سیستم های سه فاز طراحی شده اند و قادرند همزمان سه سیم فاز (R, S, T یا L1, L2, L3) را قطع و وصل کنند. در کارخانجات، موتورهای سه فاز، تابلوهای برق صنعتی و هر جایی که نیاز به تغذیه سه فاز وجود دارد، از این کلیدها استفاده می شود. هدف اصلی آن ها حفاظت از موتورها و تجهیزات سه فاز در برابر اضافه بار و اتصال کوتاه است. در برخی موارد، کلیدهای چهار پل نیز وجود دارند که علاوه بر سه فاز، سیم نول را نیز قطع می کنند و ایمنی بالاتری را در سیستم های سه فاز با نول فراهم می آورند.

📘 کاربردهای کلید مینیاتوری دو پل: در صنایع، ساختمان های مسکونی و بارهای حساس

کلید مینیاتوری دو پل به دلیل قابلیت قطع همزمان فاز و نول، در طیف وسیعی از کاربردها، از محیط های مسکونی گرفته تا صنعتی، نقش حیاتی ایفا می کند. انتخاب این نوع کلید، ضریب ایمنی مدار را به طور قابل توجهی افزایش می دهد.

در ساختمان های مسکونی:

• مدارهای پریز آشپزخانه و حمام: این مناطق به دلیل وجود رطوبت و استفاده از لوازم برقی پرمصرف (مانند ماشین لباسشویی، ظرفشویی، آبگرمکن برقی) مستعد خطرات الکتریکی هستند. کلید دو پل با قطع کامل مدار، ایمنی ساکنین را در این بخش ها تضمین می کند.
• مدارهای روشنایی حساس: در برخی سیستم های روشنایی هوشمند یا لوسترهای پیچیده، قطع هر دو سیم فاز و نول برای جلوگیری از هرگونه جریان نشتی یا خطا توصیه می شود.
• مدارهای تغذیه دستگاه های حساس: کامپیوترها، سرورهای خانگی و سیستم های صوتی و تصویری گران قیمت، از جمله بارهایی هستند که قطع کامل برق برای حفاظت آن ها در برابر نوسانات یا خطاهای احتمالی، مطلوب است.

در صنایع و محیط های تجاری:

• تجهیزات تک فاز صنعتی: بسیاری از ماشین آلات و ابزارهای صنعتی تک فاز، برای حفظ ایمنی اپراتور و پایداری دستگاه، نیاز به قطع کامل مدار فاز و نول دارند. کلید دو پل در این موارد عملکردی قابل اعتماد ارائه می دهد.
• تابلوهای برق فرعی: در تابلوهای توزیع فرعی که بارهای مختلف تک فاز را تغذیه می کنند، استفاده از کلید دو پل برای هر مدار خروجی، امکان ایزولاسیون کامل و ایمن برای تعمیر و نگهداری را فراهم می کند.
• سیستم های کنترل و اتوماسیون: در مدارهای کنترل که دقت و ایمنی در قطع و وصل جریان بسیار مهم است، کلیدهای دو پل اطمینان لازم را فراهم می کنند.

بارهای حساس:

• تجهیزات پزشکی: در محیط های درمانی که کوچکترین خطا می تواند عواقب جبران ناپذیری داشته باشد، استفاده از کلیدهای دو پل برای تغذیه دستگاه های حساس پزشکی حیاتی است.
• سیستم های امنیتی و نظارتی: برای جلوگیری از اختلال یا آسیب به دوربین ها، سنسورها و سیستم های اعلام حریق، قطع کامل برق توسط کلید دو پل ضروری است.

📘 بررسی فنی تیپ های B، C و D: راهنمای انتخاب بر اساس نوع بار

کلیدهای مینیاتوری علاوه بر تعداد پل ها، بر اساس سرعت عملکرد و منحنی قطع در برابر جریان های اضافه بار و اتصال کوتاه به تیپ های مختلفی تقسیم می شوند. این تیپ بندی، انتخاب کلید مناسب برای حفاظت از انواع بارها را ممکن می سازد.

تیپ B (تندکار): این کلیدها در صورت افزایش جریان به 3 تا 5 برابر جریان نامی، مدار را قطع می کنند. تیپ B برای حفاظت از بارهای مقاومتی و روشنایی که جریان راه اندازی بالایی ندارند، مانند لامپ ها، بخاری های برقی و پریزهای عمومی در منازل و ادارات، مناسب است. این کلیدها به سرعت به خطاهای اتصال کوتاه واکنش نشان می دهند.

تیپ C (کندکار): کلیدهای تیپ C در صورت افزایش جریان به 5 تا 10 برابر جریان نامی، مدار را قطع می کنند. این تیپ، رایج ترین نوع کلید مینیاتوری است و برای حفاظت از بارهای موتوری کوچک و متوسط، مانند موتورهای الکتریکی، فن ها، پمپ ها، یخچال و فریزر، و سایر دستگاه هایی که در لحظه راه اندازی جریان بیشتری می کشند، کاربرد دارد. این قابلیت کندکاری در لحظه راه اندازی، از قطع بی مورد کلید جلوگیری می کند.

تیپ D (بسیار کندکار): این کلیدها برای قطع مدار به جریان 10 تا 20 برابر جریان نامی نیاز دارند. تیپ D برای حفاظت از بارهایی با جریان هجومی بسیار بالا در لحظه راه اندازی، مانند ترانسفورماتورها، موتورهای بزرگ صنعتی، دستگاه های جوشکاری و بارهای خازنی، استفاده می شود. استفاده از این کلیدها در بارهای معمولی توصیه نمی شود، زیرا سرعت قطع پایین تری دارند و ممکن است در خطاهای کوچک تر، دیرتر عمل کنند.

انتخاب تیپ صحیح کلید مینیاتوری، نه تنها از آسیب به تجهیزات جلوگیری می کند، بلکه پایداری و عملکرد صحیح سیستم الکتریکی را نیز تضمین می نماید. در صورت تردید، مشاوره با یک متخصص برق یا مطالعه دقیق کاتالوگ محصول توصیه می شود.

📘 مشخصات کلیدی برای خرید: قدرت قطع، ولتاژ ضربه، برندهای معتبر و تأییدیه های فنی

انتخاب کلید مینیاتوری مناسب، فراتر از توجه به تعداد پل و تیپ آن است. برخی مشخصات فنی و استانداردهای کیفی وجود دارند که تضمین کننده عملکرد صحیح و ایمنی بلندمدت کلید در سیستم الکتریکی شما هستند.

📋 موارد مهم

• قدرت قطع (Breaking Capacity): این مشخصه که معمولاً با واحد کیلوآمپر (kA) نمایش داده می شود، حداکثر جریان اتصال کوتاهی است که کلید می تواند بدون آسیب دیدن خود، قطع کند. قدرت قطع ۶kA و ۱۰kA از رایج ترین مقادیر هستند. انتخاب کلیدی با قدرت قطع کمتر از جریان اتصال کوتاه احتمالی در محل نصب، می تواند منجر به تخریب کلید و حتی آتش سوزی شود. بنابراین، حتماً قدرت قطع کلید را با حداکثر جریان اتصال کوتاه در نقطه نصب مطابقت دهید.
• ولتاژ نامی (Rated Voltage): ولتاژ نامی، حداکثر ولتاژی است که کلید برای آن طراحی شده و می تواند به طور ایمن در آن کار کند. این مقدار باید با ولتاژ سیستم الکتریکی (مثلاً ۲۳۰ ولت AC برای مدارهای تک فاز) مطابقت داشته باشد.
• جریان نامی (Rated Current): حداکثر جریانی است که کلید می تواند به طور مداوم و بدون قطع شدن، از خود عبور دهد. این مقدار باید کمی بیشتر از جریان مصرفی عادی مدار باشد تا از قطع های بی مورد جلوگیری شود، اما نه آنقدر زیاد که حفاظت کافی را فراهم نکند. جریان های نامی استاندارد شامل 1، 2، 4، 6، 10، 16، 20، 25، 32، 40، 50 و 63 آمپر هستند.
• ولتاژ ضربه (Impulse Withstand Voltage): این پارامتر، توانایی کلید در تحمل ولتاژهای ناگهانی و گذرا (مانند صاعقه یا سوییچینگ) را بدون آسیب دیدن عایق بندی داخلی نشان می دهد.
• استانداردها و تأییدیه های فنی: کلیدهای مینیاتوری باید مطابق با استانداردهای بین المللی مانند IEC 60898 (برای مصارف خانگی و مشابه) و IEC 60947-2 (برای مصارف صنعتی) تولید شوند. وجود نشان استاندارد ملی ایران و تأییدیه های معتبر، نشان دهنده کیفیت و ایمنی محصول است.
• برندهای معتبر: انتخاب از برندهای شناخته شده و معتبر در صنعت برق، مانند اشنایدر (Schneider Electric)، لگراند (Legrand)، هیوندای (Hyundai) و یازاکی (Yazaki)، تضمینی برای کیفیت، دوام و عملکرد صحیح کلید مینیاتوری است. محصولات این برندها معمولاً با گارانتی و خدمات پس از فروش عرضه می شوند.

📘 نکات ایمنی در نصب و نگهداری: اشتباهات رایج که منجر به آتش سوزی یا خرابی می شود

نصب و نگهداری صحیح کلیدهای مینیاتوری، به اندازه انتخاب صحیح آن ها اهمیت دارد. عدم رعایت اصول ایمنی می تواند منجر به بروز حوادث جدی، از جمله آتش سوزی یا آسیب به سیستم الکتریکی شود.

اشتباهات رایج در نصب:

• استفاده از سیم با قطر نامناسب: قطر سیم باید متناسب با جریان نامی کلید و بار مصرفی باشد. استفاده از سیم نازک تر، باعث گرم شدن بیش از حد سیم و خطر آتش سوزی می شود، حتی اگر کلید مینیاتوری به درستی عمل کند.
• شل بودن اتصالات: اتصالات محکم و ایمن برای جلوگیری از افزایش مقاومت، گرم شدن نقطه اتصال و ایجاد جرقه حیاتی هستند. اتصالات شل می توانند منجر به افزایش دما و در نهایت آتش سوزی شوند.
• نصب در محیط نامناسب: کلیدهای مینیاتوری باید در محیط های خشک، خنک و دور از رطوبت، گرد و غبار شدید و مواد قابل اشتعال نصب شوند.
• عدم رعایت فواصل ایمنی: در تابلوهای برق، باید فواصل کافی بین کلیدها و سایر تجهیزات رعایت شود تا تهویه مناسب صورت گیرد و از افزایش دما جلوگیری شود.
• عدم تست پس از نصب: پس از نصب، لازم است عملکرد کلید توسط متخصص و با استفاده از تجهیزات تست مناسب بررسی شود تا از کارکرد صحیح آن در مواجهه با خطا اطمینان حاصل شود.

نکات نگهداری:

• بازرسی دوره ای: به طور منظم کلیدها را از نظر هرگونه آسیب فیزیکی، علائم سوختگی، تغییر رنگ یا بوی غیرعادی بررسی کنید.
• تمیز کردن: گرد و غبار می تواند باعث کاهش کارایی و افزایش دما شود. با قطع برق اصلی، به آرامی کلیدها را تمیز کنید.
• جایگزینی کلیدهای آسیب دیده: در صورت مشاهده هرگونه نقص یا آسیب، کلید را با یک کلید جدید و استاندارد جایگزین کنید. هرگز سعی در تعمیر کلید مینیاتوری نداشته باشید.
• عدم بارگذاری بیش از حد: از اتصال بارهای بیش از حد به مدار خودداری کنید تا از قطع های مکرر و استهلاک زودرس کلید جلوگیری شود.

رعایت این نکات، عمر مفید کلیدهای مینیاتوری را افزایش داده و ایمنی سیستم الکتریکی شما را تضمین می کند. در صورت عدم تخصص کافی، همیشه از یک برقکار مجرب برای نصب و نگهداری کمک بگیرید.

📘 راهنمای انتخاب بر اساس قیمت و کیفیت: چگونه اصالت کالا را تشخیص دهیم؟

در بازار پر رقابت تجهیزات الکتریکی، علاوه بر مشخصات فنی، توجه به قیمت و کیفیت و توانایی تشخیص کالای اصل از تقلبی، از اهمیت بالایی برخوردار است. انتخاب هوشمندانه می تواند هم در هزینه ها صرفه جویی کند و هم ایمنی سیستم را تضمین نماید.

🔄 چطور انتخاب کنیم

توازن بین قیمت و کیفیت:

همیشه به یاد داشته باشید که در تجهیزات حفاظتی، کیفیت فدای قیمت ارزان نشود. یک کلید مینیاتوری ارزان و غیراستاندارد می تواند عواقب جبران ناپذیری به بار آورد. به دنبال محصولاتی باشید که تعادلی منطقی بین قیمت و کیفیت ارائه می دهند. برندهای معتبر معمولاً طیف وسیعی از محصولات با قیمت های متفاوت را ارائه می کنند که می توانید بر اساس بودجه و نیاز خود، بهترین گزینه را انتخاب کنید.

چگونه اصالت کالا را تشخیص دهیم؟

• بسته بندی و ظاهر: محصولات اصلی دارای بسته بندی با کیفیت، چاپ واضح و اطلاعات کامل هستند. به هرگونه ناهماهنگی در طراحی، املای کلمات یا کیفیت پایین مواد بسته بندی مشکوک شوید.
• کیفیت ساخت: کلیدهای مینیاتوری استاندارد، بدنه ای محکم، عایق بندی دقیق و اهرمی روان دارند. محصولات تقلبی اغلب دارای پلاستیک بی کیفیت، بوی نامطبوع، لبه های تیز یا اتصالات نامنظم هستند. وزن کلید نیز می تواند نشانگر کیفیت باشد؛ کلیدهای بی کیفیت معمولاً سبک ترند.
• اطلاعات فنی روی محصول: تمام مشخصات فنی شامل جریان نامی، ولتاژ، تیپ، قدرت قطع و نشان استاندارد باید به وضوح و با کیفیت بالا روی بدنه کلید حک شده باشد. عدم وجود این اطلاعات یا خوانایی پایین آن ها، نشانه خطر است.
• محل خرید: همیشه از فروشگاه ها و نمایندگی های معتبر و شناخته شده خرید کنید. این مراکز، تضمین کننده اصالت کالا و ارائه محصولات با گارانتی هستند.
• کد رهگیری و اصالت: برخی برندهای معتبر، کد رهگیری یا بارکد روی محصولات خود دارند که با استعلام آن از سایت سازنده، می توان از اصالت کالا اطمینان حاصل کرد.

❓ آیا استفاده از کلید مینیاتوری دو پل برای تمام مدارهای خانگی الزامی است؟

خیر، الزامی نیست اما در مدارهای حساس مانند آشپزخانه، حمام و مدارهای تغذیه دستگاه های گران قیمت، به شدت توصیه می شود تا ایمنی کامل فراهم شود. در مدارهای روشنایی ساده، کلید تک پل نیز کافی است.

❓ تفاوت اصلی در عملکرد کلید مینیاتوری سه پل با دو پل چیست؟

کلید دو پل برای مدارهای تک فاز (قطع فاز و نول) و کلید سه پل برای مدارهای سه فاز (قطع سه فاز) طراحی شده است. هر دو برای قطع کامل مدار و افزایش ایمنی به کار می روند، اما در تعداد فازهای تحت پوشش متفاوتند.

❓ چگونه بفهمیم برای یک دستگاه خاص به کلید مینیاتوری با چه تیپی (B یا C) نیاز داریم؟

برای بارهای مقاومتی و روشنایی (بدون جریان راه اندازی زیاد) تیپ B، و برای بارهای موتوری و القایی (با جریان راه اندازی متوسط) تیپ C مناسب است. برای بارهای با جریان هجومی بسیار بالا (مانند ترانسفورماتورها) تیپ D استفاده می شود.

❓ آیا می توان از کلید مینیاتوری دو پل برای مدار سه فاز استفاده کرد؟

خیر، کلید دو پل فقط دو مسیر را قطع می کند. برای مدار سه فاز، نیاز به کلید مینیاتوری سه پل یا چهار پل (در صورت وجود نول) دارید تا هر سه فاز به درستی محافظت شوند.

❓ علائم خرابی کلید مینیاتوری چیست و چه زمانی باید آن را تعویض کرد؟

علائم شامل قطع شدن مکرر بدون دلیل مشخص، گرم شدن بیش از حد بدنه، بوی سوختگی، تغییر رنگ یا ذوب شدن پلاستیک، و عدم توانایی در وصل مجدد است. در صورت مشاهده هر یک از این علائم، کلید باید فوراً تعویض شود.

📌 جمع بندی

کلید مینیاتوری دو پل به عنوان یک ابزار حفاظتی حیاتی، نقشی بی بدیل در تضمین ایمنی و پایداری مدارهای الکتریکی ایفا می کند. با قطع همزمان فاز و نول، این کلیدها سطح بالاتری از حفاظت را نسبت به مدل های تک پل فراهم آورده و خطر برق گرفتگی و آسیب به تجهیزات را به حداقل می رسانند. انتخاب صحیح این کلیدها بر اساس تیپ، جریان نامی، قدرت قطع و استانداردهای فنی، در کنار نصب و نگهداری اصولی، از اهمیت ویژه ای برخوردار است. همواره توصیه می شود برای انتخاب و نصب کلید مینیاتوری، به دانش متخصصان مجرب اعتماد کرده و از محصولات با کیفیت و دارای تأییدیه های لازم استفاده نمایید تا آرامش خاطر و ایمنی سیستم های الکتریکی شما تضمین شود.
